Plomberie09-Fiche-Les différents raccords PER à glissement et l’outils pour pouvoir les mettre

5 682 views Publié le 27 novembre 2017 par Jean-Pierre MAZEL

Plomberie09-Fiche-Les-differents-raccords-PER-a-glissement-et-l-outils-pour-pouvoir-les-mettreUne fiche de révision sur les différents raccords PER à glissement en plomberie

On va voir les  raccords PER à glissement : les raccords “mâle”, les raccords “femelle”, les manchons, les coudes, les tés ainsi que les outils disponibles pour mettre les raccords à glissement sur du tube PER




Avertissement

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.
Il peut y avoir des erreurs et des inexactitudes, gardez toujours ça en tête.
Si vous voulez signaler des erreurs ou apporter des précisions, vous pouvez laisser un commentaire en bas de l’article.

Sommaire

1 Les raccords PER à glissement

2 Les outils de sertissage pour les raccords PER à glissement

2.1 Le coffret complet pour raccords à glissement

2.2 La pince pour raccords à glissement

2.3 Les jeux d’adaptateur pour pince à glissement

2.4 La sertisseuse à glissement

1 Les raccords PER à glissement

PhotosDésignationsdiamètre - filet
raccord-maleraccord mâle à visser12 - 3/8"
12 - 1/2"
16 - 3/8"
16 - 1/2"
16 - 3/4"
20 - 1/2"
20 - 3/4"
25 - 3/4"
raccord-male-a-souderraccord mâle à souderdiam PER - diam Cuivre
12 - 12
16 - 12
12 - 14
16 - 14
16 - 16
20 - 16
20 - 18
raccord-femelle-fixeraccord femelle fixediam - filet
12 - 3/8"
12 - 1/2"
16 - 3/8"
16 - 1/2"
20 - 1/2"
20 - 3/4"
raccord-ecrou-libre-a-portee-plateraccord écrou libre à portée platediam - filet
12 - 3/8"
12 - 1/2"
16 - 3/8"
16 - 1/2"
16 - 3/4"
20 - 1/2"
20 - 3/4"
25 - 3/4"
25 - 1"
manchon-egalmanchon égaldiam - filet
12 - 12
16 - 16
20 - 20
25 - 25
manchon-reduitmanchon réduitdiam - filet
16 - 12
20 - 12
20 - 16
25 - 20
coude-egalcoude égal12
16
20
25
coude-a-soudercoude à souderPER - diam Cu
12 - 12
12 - 14
16 - 14
16 - 16
20 - 16
coude-malecoude mâlediam - filet
12 - 3/8"
12 - 1/2"
16 - 3/8"
16 - 1/2"
20 - 1/2"
25 - 3/4"
coude-femellecoude femellediam - filet
12 - 3/8"
12 - 1/2"
16 - 3/8"
16 - 1/2"
20 - 1/2"
25 - 3/4"
coude-ecrou-a-portee-platecoude écrou à portée platediam - filet
12 - 1/2"
16 - 1/2"
20 - 1/2"
20 - 3/4"
25 - 3/4"
coude-applique-filete-standardcoude applique filetée standartdiam - filet
12 - 1/2"
16 - 1/2"
20 - 1/2"
coude-applique-filetee-longuecoude applique filetée longuediam - filet
12 - 1/2"
16 - 1/2"
18 - 1/2"
te-egalté égal12
16
20
25
te-reduitté réduit16 - 12 - 12
16 - 12 - 16
16 - 12 - 20
16 - 16 - 12
16 - 20- 16
20 - 12 - 20
20 - 16 - 16
20 - 16 - 20
20 - 25 - 20
25 - 20 - 20
25 - 20 - 25
te-a-dérivation-maleté à dérivation mâlediam - filet
12 - 1/2"
16 - 1/2"
20 - 1/2"
te-a-derivation-femelleté à dérivation femellediam - filet
12 - 1/2"
16 - 1/2"
20 - 1/2"
baguebague12
16
20
25

2 Les outils pour pouvoir mettre les raccords PER à glissement

Pour pouvoir mettre les raccords PER à glissement sur un tube PER il faut un outil adapté à cette tache. Il en existe plusieurs.

2.1 Le coffret complet pour raccords à glissement

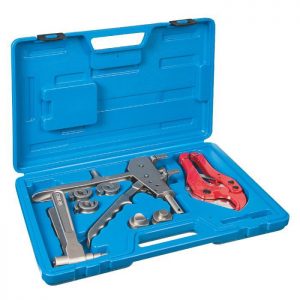

coffret-complet-pour-raccords-glissementCe coffret est intéressant car il contient :

  • 1 pince à glissement avec les adaptateurs  pour pouvoir mettre les raccords à glissement sur du PER (12-16-20-25) et les butées pour pouvoir mettre les coude et té
  • 1 coupe tube pour pouvoir couper proprement le PER (une coupe droite et nette)
  • 1 pince à emboîture pour pouvoir insérer le raccord à glissement dans le tube PER de 12 à 25 mm



2.2 La pince pour raccords à glissement sans le coupe tube et la pince à emboîture

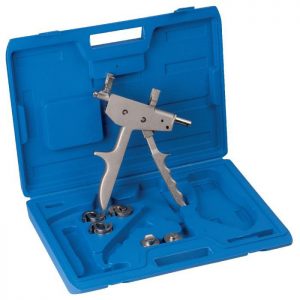

pince-pour-raccords-a-glissement

  • 1 pince à glissement avec les adaptateurs  pour pouvoir mettre les raccords à glissement sur du PER (12-16-20-25) et les butées pour pouvoir mettre les coude et té



2.3 Les jeux d’adaptateur pour pince à glissement

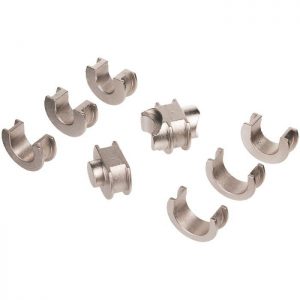

jeux-adaptateurs-pour-pince-a-glissementLes adaptateurs de la pince à glissement peuvent être perdu. On peut les acheter sans racheter une pince à glissement complète.

Le jeux d’adaptateur contient :

  • 2 adaptateurs 10 x 12
  • 2 adaptateurs 13 x 16
  • 2 adaptateurs 16 x 120
  • 2 butées dont une pour coude et té



2.4 La sertisseuse à glissement

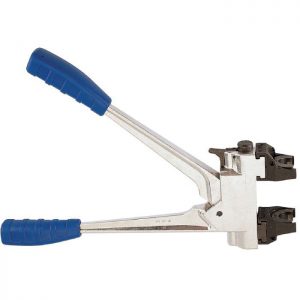

La sertisseuse à glissement Virax

sertisseuse-a-glissement-virax-01

  • Système d’avance rapide
  • Adaptateur amovible et réversible pour s’adapter aux différents raccords à glissement
  • Diamètres 12 – 16 – 20 – 25 et 32  sur les raccords : union, Té, coude 90° et écrou prisonnier

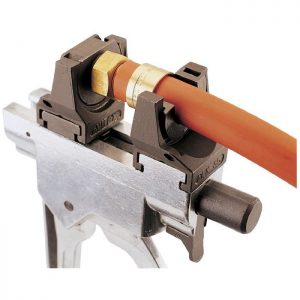

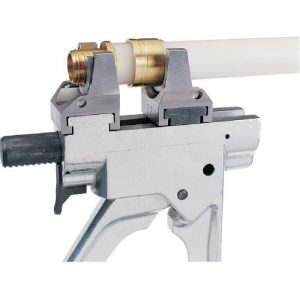

sertisseuse-a-glissement-virax-02sertisseuse-a-glissement-virax-03
